工程概況:本景觀工程位于重慶市云陽縣,總面積約25000 m2,其中綠化面積約4500m2。本工程的硬質鋪裝多達32種,包含各種規格的花崗石、水洗石、實木地板、青瓦、鵝卵石、不銹鋼板等;綠化包括8個品種的灌木和草坪,以及10多個品種共計130多棵的喬木。

手工計算難點:

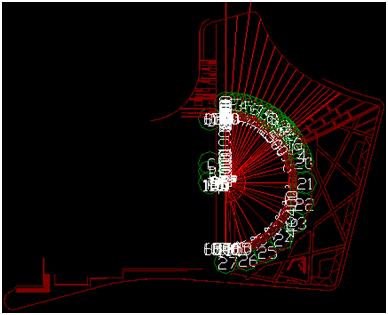

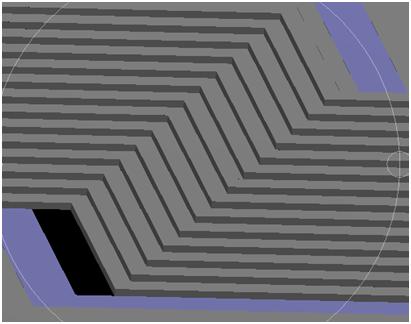

1、綠化及硬質鋪裝的異形面積計算較多,采用手工計算量大,而且很難計算準確。如圖:

2、硬質鋪裝中花崗石的種類多達32種,容易造成各種規格的花崗石鋪裝工程量統計不全面。

3、需要計算長度的線性構件較多,尤其是不規則的弧形長度,手工計算很難保證準確性;最后用手工統計各種長度工程量時,也很容易出現統計不全的現象。
使用過程的技巧分享:

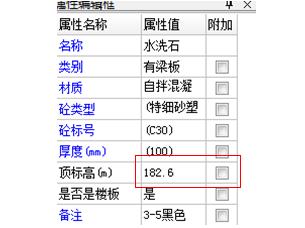

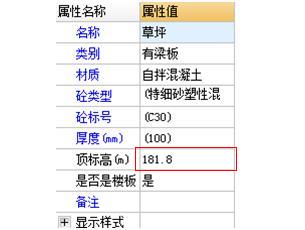

1、在建立樓層時,首層標高以廣場的中心點標高作為底標高(景觀類工程設計圖一般都有中心點及中心軸,也可以自定義中心點),在繪圖時按照標高控制圖直接確定各圖元的頂標高,如圖:

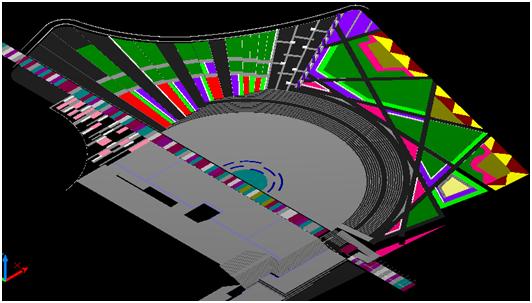

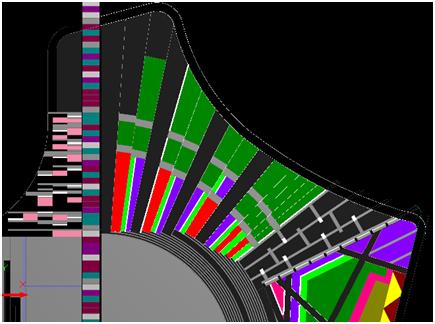

2、在建立軸網時,因景觀類工程一般沒有標準的縱橫軸線和軸線標識,所以需要充分利用已有的電子版CAD圖。在識別CAD圖時,可以把主要畫圖要用到的定位線作為軸線提取,如硬質鋪裝和綠化邊線、人行道路沿線、林蔭步道的邊線、臺階邊線等;把其他需要輔助畫圖的線作為軸線標識提取,如綠化盲溝線、雨污水井邊線等。總之盡可能地多導入CAD圖里面的線條元素。本工程導入CAD后如圖:

3、繪圖時,利用導入的CAD線條元素并結合Glodon軟件自帶的延伸、鏡像、偏移和修剪等工具,各種面形構件之間用虛墻分隔。
4、因景觀類工程大部分計算的是以面積為單位的工程量,可以充分利用現澆板來繪制綠化、硬質鋪裝和臺階等面性構件,利用板模板工程量代碼作為需要計算的面積工程量。
5、利用自定義線來繪制人行道及林蔭步道的路沿石、坐凳、盲溝、給排水管道等線性構件。
6、利用自定義點來繪制不同品種和規格的喬木的數量(在喬木品種和規格不是特別復雜的情況下,數量統計可以全手工計算)。
在上述處理過程中,雖然有的地方處理相對麻煩,尤其是在導圖和設置各個構件的絕對標高時,但處理完后軟件計算過程很快,且計算結果相當準確。以上是我的經驗之談,在此僅起拋磚引玉的作用,希望大家在不斷的實踐中總結更多的方法,以便共同學習,探討提高。
